Un moteur monophasé qui émet un grondement sourd au démarrage, qui fait sauter le disjoncteur ou qui refuse de tourner signale souvent la même pièce : le condensateur électrique moteur. Ce composant cylindrique, logé dans un capot ou fixé sur le châssis, stocke puis restitue de l’énergie pour créer le déphasage nécessaire à la rotation du champ magnétique. Quand il faiblit, le moteur perd son couple de lancement et les symptômes s’enchaînent.
Condensateur permanent et condensateur de démarrage : deux fonctions distinctes
Un moteur monophasé à condensateur peut embarquer un seul condensateur ou deux, selon sa conception. Confondre leurs rôles complique le diagnostic.
Le condensateur permanent reste connecté en permanence au circuit. Il maintient le déphasage entre les deux enroulements pendant toute la durée de fonctionnement du moteur. Sa capacité est généralement modérée, et il est conçu pour supporter un service continu sans surchauffe.
Le condensateur de démarrage intervient uniquement pendant les premières secondes de la mise sous tension. Il fournit un couple de lancement élevé, puis un relais centrifuge ou un dispositif électronique le déconnecte dès que le moteur atteint sa vitesse nominale. Sa capacité est nettement plus élevée, mais il ne tolère pas un fonctionnement prolongé.
Sur certains moteurs (pompes, compresseurs, ventilateurs), les deux coexistent. Un défaut sur le condensateur permanent provoque une perte de puissance en régime établi. Un défaut sur le condensateur de démarrage empêche le moteur de se lancer ou le fait grogner sans tourner.
Symptômes concrets d’un condensateur défaillant sur un moteur
Le grognement au démarrage est le signe le plus fréquent. Le moteur vibre, émet un bourdonnement grave, tente de tourner puis s’arrête ou finit par se lancer avec difficulté. Sur un poêle à granulés, par exemple, des fiches de dépannage spécialisées résument bien le phénomène : un moteur qui grogne puis se lance n’est pas un moteur mort, c’est un condensateur qui appelle au secours.
Le disjoncteur qui saute au démarrage constitue un autre indice. Un condensateur en court-circuit interne provoque un appel de courant anormal qui déclenche la protection. Identifier quel disjoncteur saute (différentiel, thermique, divisionnaire) et à quel moment (immédiat, après quelques secondes, à chaud) oriente déjà le diagnostic.
D’autres manifestations méritent attention :
- Le moteur tourne mais chauffe anormalement, car l’enroulement auxiliaire ne reçoit plus le déphasage correct et le bobinage compense en surintensité.
- Le moteur ne démarre que si on lance l’arbre manuellement, ce qui indique que le couple de démarrage est insuffisant, typique d’un condensateur de démarrage hors service.
- Une perte de puissance progressive en charge, avec un bruit de fonctionnement plus sourd qu’à l’habitude, pointe vers un condensateur permanent dont la capacité a chuté.
Diagnostic du condensateur électrique : inspection visuelle puis mesure
Avant toute manipulation, couper l’alimentation et décharger le condensateur en court-circuitant ses bornes avec un tournevis isolé. Un condensateur chargé peut délivrer une tension résiduelle dangereuse.
Inspection visuelle : ne pas s’y fier entièrement
Un condensateur gonflé, fissuré ou présentant des traces de fuite d’électrolyte est clairement hors service. Un remplacement s’impose sans autre test.
En revanche, un condensateur visuellement intact peut être défaillant. Des retours de forums spécialisés confirment que des condensateurs plats et propres peuvent avoir perdu une part significative de leur capacité. L’inspection visuelle ne suffit donc pas à conclure au bon fonctionnement.

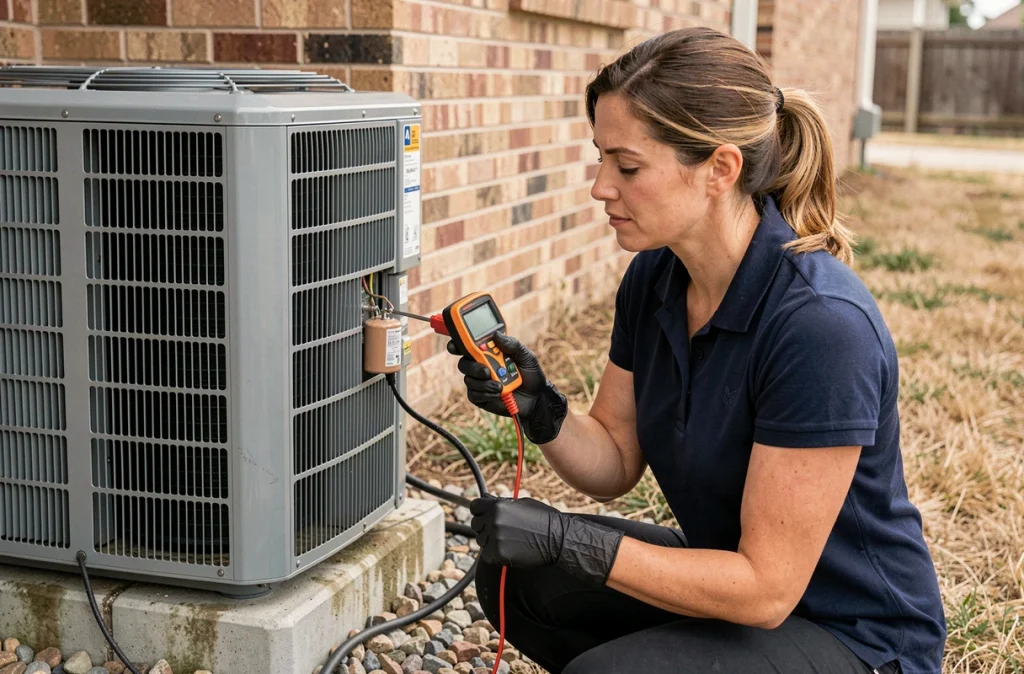

Mesure au capacimètre ou au multimètre
La mesure fiable passe par un capacimètre ou un multimètre en mode capacité. Le protocole est simple : déconnecter au moins une borne du condensateur, placer les pointes de mesure sur les cosses, puis lire la valeur affichée.
Comparer cette valeur à celle inscrite sur le corps du condensateur (en microfarads). Une tolérance de l’ordre de quelques pour cent est normale. Au-delà, le condensateur a perdu trop de capacité pour remplir son rôle. Un condensateur dont la mesure est proche de zéro ou qui affiche un court-circuit franc doit être remplacé.

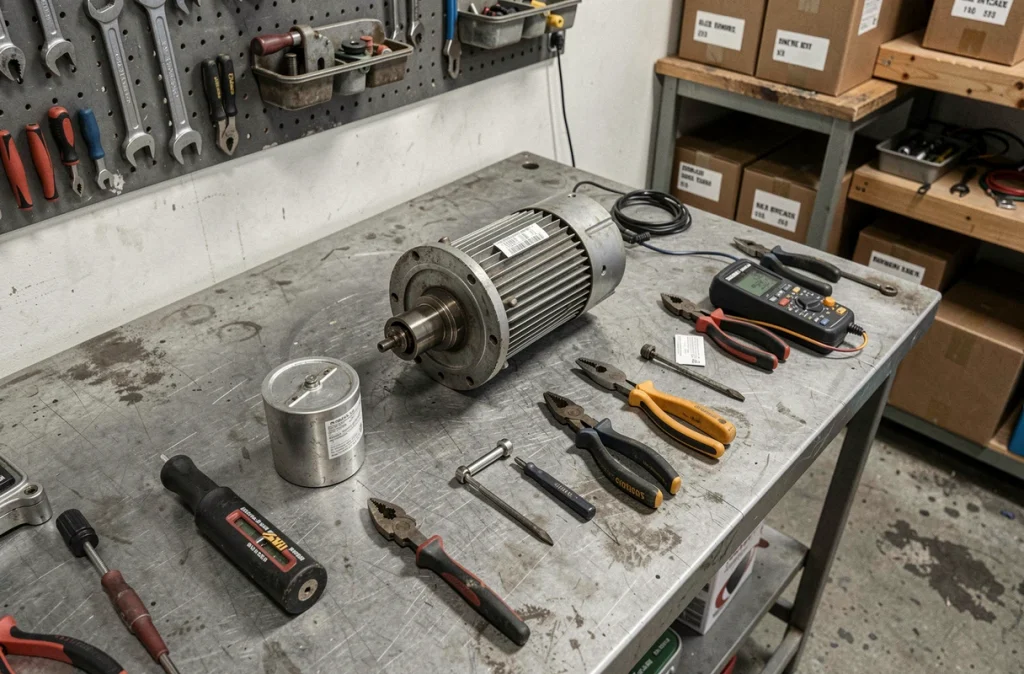

Remplacement du condensateur moteur : précautions techniques
Remplacer un condensateur semble simple, mais quelques erreurs courantes transforment une réparation rapide en panne aggravée.
La capacité (en microfarads) et la tension de service (en volts) du nouveau condensateur doivent correspondre à celles de l’ancien. Un condensateur de capacité trop faible ne restaurera pas le couple. Un condensateur de capacité trop élevée peut provoquer une surintensité dans l’enroulement auxiliaire et endommager le bobinage.
Respecter le type de condensateur est tout aussi critique. Installer un condensateur de démarrage à la place d’un permanent, ou l’inverse, expose le moteur à une défaillance rapide. Le condensateur de démarrage n’est pas conçu pour un service continu et surchauffera s’il reste connecté en permanence.
Après le remplacement, vérifier le réglage de la protection thermique ou du disjoncteur associé. Un condensateur neuf modifie légèrement le profil de courant au démarrage. Si la protection était déjà en limite de calibre, elle peut continuer à déclencher malgré un condensateur sain.
Cas particulier : condensateur moteur sur poêle à granulés
Les moteurs de ventilateurs et de motoréducteurs installés dans les poêles à granulés subissent des conditions spécifiques : cycles de démarrage fréquents, environnement poussiéreux, chaleur ambiante élevée. Ces contraintes accélèrent le vieillissement du condensateur.
Le diagnostic recommandé suit un protocole en deux temps : d’abord une inspection visuelle du condensateur (gonflement, traces de chauffe, connectique oxydée), puis une mesure au capacimètre hors tension. Sur ces appareils, un remplacement préventif du condensateur lors de l’entretien annuel évite la panne en pleine saison de chauffe.
Le grognement, le déclenchement du disjoncteur et le refus de démarrer d’un moteur monophasé convergent presque toujours vers le condensateur. La mesure de capacité reste le seul test qui tranche entre un composant fatigué et un moteur réellement en fin de vie. Garder un condensateur de rechange adapté à ses équipements les plus sollicités reste la précaution la plus rentable.
